LED电路在12伏特下计算串联降压电阻大小计算公式实例

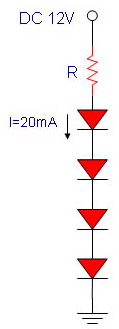

4个LED串联在一起的LED电路,在12伏供电下,假设单个LED电压为2伏,LED的电流为20毫安的情况下限流电阻的计算公式:

LED顺向电压为2伏×4个=8伏

电阻需要承受的电压为12伏-8伏=4伏

U=4V

LED的电流为20毫安

I=20毫安

根据公式 U=R I R=U/I

得出:R=4伏/20毫安=200欧

电阻的功率计算:

P=UI=4伏×20毫安=0.08W

所以LED电路要用1/4W以上电阻就可以了。
