LED电路在12伏特下计算并联限流电阻大小计算公式实例

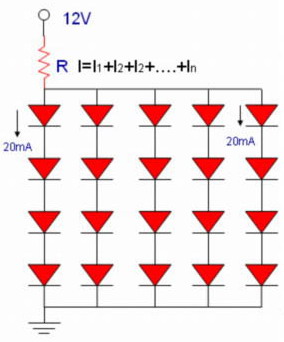

在12伏供电下,每组4个LED串联在一起,共有5组并联的LED电路,假设单个LED电压为2伏,LED的电流为20毫安的情况下限流电阻的计算公式:

每组的LED顺向电压为2伏×4个=8伏

电阻需要承受的电压为12伏-8伏=4伏

U=4V

由于每组LED的电流为20毫安

I=I1+I2+…+In

I=20毫安×5组=100毫安

根据公式 U=R I R=U/I

得出:R=4伏/100毫安=40欧

电阻的功率计算:

P=UI=4伏×100毫安=0.4W

所以要用1/2W以上电阻为好

这个LED电路只有一个电阻可以节省空间位置,但如果其中一个LED出问题,会影响其它LED的寿命,所以在条件允许的情况下还是在每组LED上串一个电阻比较好。
